精密自動攻牙機系列HT1-203

產品型號：

◆操作簡便（可加裝腳踏開關，腳踏操作），無須手工固定加工物
◆自動反轉裝置（正反轉電機），自由調整高精度攻牙行程
◆特設雙重安全離合器（過載保護），有效防止螺絲攻之折損
◆高精密度，垂直穩定，運轉自如，可制出極小（M1.2）和超細牙紋（英制美制牙）等一般攻絲機不能實現的完美螺紋
◆自制按鍵式開關和特殊馬達均過經嚴密測式，堅固耐用
◆具有定時功能，可做長時間高速連續循環和單向循環的動作
◆自動化運行，是無人操作機和初學者的最佳選擇
◆可按需安裝多軸器，提高生產效率

注：由于本公司產品不斷的研究改進，本網站所示機械規格特性本公司有變更之權利，恕不另行通知。

產品參數
產品特點
產品配件

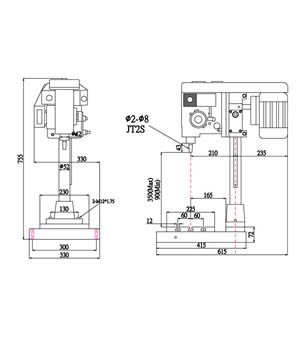

HT1-203 直立型
主軸沖程最大 mm		45
旋徑 mm		330
螺牙直徑 mm		M2 ～ M8 (45#鋼)
頭部之上下動距 mm		260
主軸端和臺之距離 mm		350
工作臺尺寸 mm		225 × 230
基礎面積 mm		415 × 300
外形尺寸（長×寬×高） mm		385×159×420
馬達		3相 4P 750W (1HP)
主軸回轉數	50HZ	1340, 760, 420
	60HZ	1600, 900, 500
符合本機器使用之自動送給螺距	每英寸的牙數	64, 56, 48, 44, 40, 32, 28, 24, 20, 18, 16
	mm	0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25,（11.5）
多軸最大能力 (m/m標準螺距)		M3×10軸 M4×5軸 M5×2軸
重量		約 97kg

回轉--牙距的精密自動接送組合：
裝置可替換的A、B齒輪配合A、B轉軸與主軸依牙距推進完全配合(以往沒有這種裝置)這種組合有以下優點：

1、垂直穩定、精確而安定：
精密度相當高，螺絲攻在前進與后退時不必出力就能運轉自如，而產制優良的加工物品，不會造成粗細不同的螺紋。對薄板的沖床加工制品或輕合金屬，合成樹脂等軟質制品，也能制成完美的螺紋。絕無品質不穩定或不良現象產生。

2、攻牙機加工時加工物品不會往上跳：
由回轉的主軸帶動傳送，并不必以手壓著加工物，同時加工物也不會往上跳。

3、操作簡便，促進工作效率：
加工物品因?yàn)椴煌咸?，所以只要不必壓住加工物的簡單裝置，即可發揮最高的工作效率。

操作者的兩手可以自由的離開機械：
正轉→反轉→正轉→反轉……的連續循環和正轉→逆轉→停止的單向循環有特定的按鍵開關來操作，另外還可以安裝腳踏的開關，作選擇性的操作，連續循環、單向循環都能自動，操作人員的雙手可安全離開機器。

可做長時間高速連續循環運轉,堅固耐用:
HT1-203型連續循環運轉每分鐘四十回，可以高速連續的操作，堅固耐用，特別使用本公司自制的電子按鍵開關和特殊馬達能耐用一千萬轉次。

初學者也可以順利操作：
單動連續均為自動循環運轉，作業者的兩手可完全離開機器，只要是供應加工物品，初學者和熟練者的作業效率相同。

高精密攻牙行程調整簡單：
自動反轉裝置，能自由調整攻牙行程，淺孔和有孔底加工物，也能容易調整。

雙重安全裝置能防止螺絲攻之折損：
主軸回轉與上下、進退刀*具，特設雙重安全離合器，主軸能自動停止，逆轉退回并不損耗刀*具。

多軸攻牙器的裝置能產生高效率作業：
可裝置多軸攻牙器，生產效率高。

※標準配件：

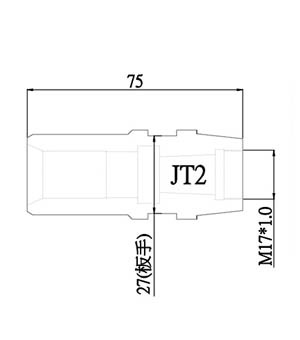

a.工具箱1只 b.牙距齒輪2組(1組裝機臺內，1組放工具箱內，規格由客戶指定) c.夾頭本體及CT-12各1個，或3/8"鉆頭1個任選一種。
