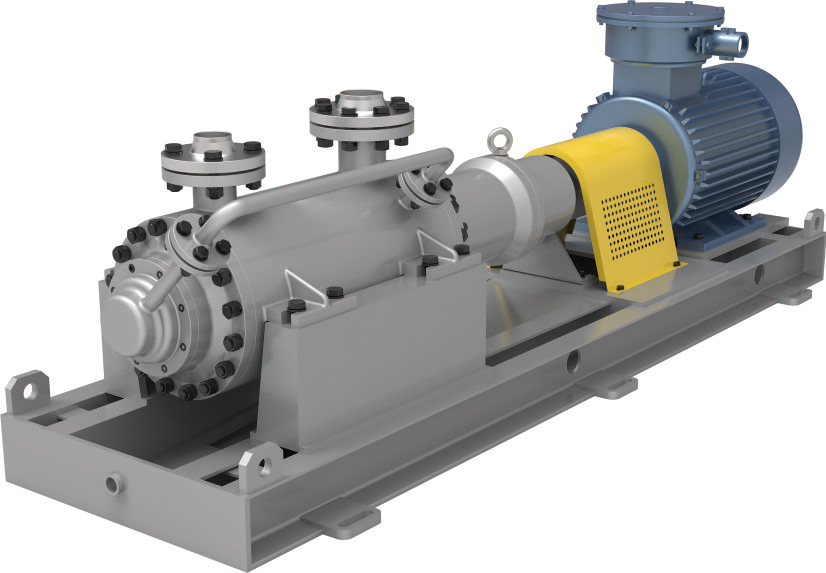

BMD系列是單吸多級磁力驅動臥式離心泵。泵的內轉子支承采用無壓燒結碳化硅(SSiC)或YWN8滑動軸承，并設計軸向力浮動平衡結構。驅動端軸承箱可加裝干氣機械密封，形成二次密封。根據工作溫度，軸承箱和泵體支撐有自然冷卻和水冷卻結構設計。
水平徑向細分，殼體為管狀結構，內殼為節段結構;全密封，無泄漏，無污染;根據介質溫度選擇底座支撐(基礎型)和中心支撐(高溫型)。大功率磁力驅動;進口可水平、垂直或橫向任意角度布置，水平布置更有利于采取措施提高泵的抗汽蝕性能;出料口可垂直或橫向任意角度布置;可與電機直接連接，也可與膜片聯軸器連接。內循環的冷卻潤滑方式更適合輸送各種流體介質，包括容易汽化的介質。
1.BMD系列主要由吸入段、噴射段、葉輪、導葉、內磁鋼、外磁鋼、隔離套、電機等組成。葉輪與內磁鋼一體安裝在由吸段和隔離套組成的密封體中，電機帶動外磁鋼，外磁鋼帶動內磁鋼，使葉輪轉動，從而用靜密封代替動密封。使泵的流動部位完全密封，無泄漏。
2. 采用專用密集、磁力、推挽式磁路耦合磁力驅動裝置，具有結構緊湊、體積小、轉矩大、渦流小、磁傳遞效率高、運行穩定可靠等優點。
3. 采用多種獨特的磁力驅動泵軸向力平衡方法，使泵端運行時所受軸向力近似為零，滑動軸承和推力軸承磨損率低，故障率低，泵使用壽命長。
口徑：DN40~DN200
流量：~400m3/h(定制~800m3/h)
揚程：~800m(定制~1200m)
轉速：1450r/min~2900r/min
溫度：-90℃~350℃
壓力：5.0~42MPa
材質：304、316L、2205、904L、TC4、TA1、TA2、C-276等
領域：石化、煉油、煤化工、醫藥等領域(根據需要設計二次密封)
適用于輸送無固體顆粒的易燃、易爆、劇毒介質及其他要求無泄漏、無密封污染的介質。廣泛應用于油田增壓注水、高、高壓長距離輸水、輸油、電廠排水泵、煉油及煤化工液態烴泵、丁二烯橡膠、加氫煉制及鉑重速機組。
可選配件:溫度監控裝置、防空操作裝置、泄漏監控裝置。
輸送介質:酒精、苯、酚、脂類、氯等中性或腐蝕性液體;
適用行業:石油、化工、煉油、煤化工、醫藥、易燃、易爆、易揮發、高風險行業;
產品特點:無泄漏，可根據需要設計二次密封;
結構:API685-2000標準，臥式，泵與電機耦合連接。
