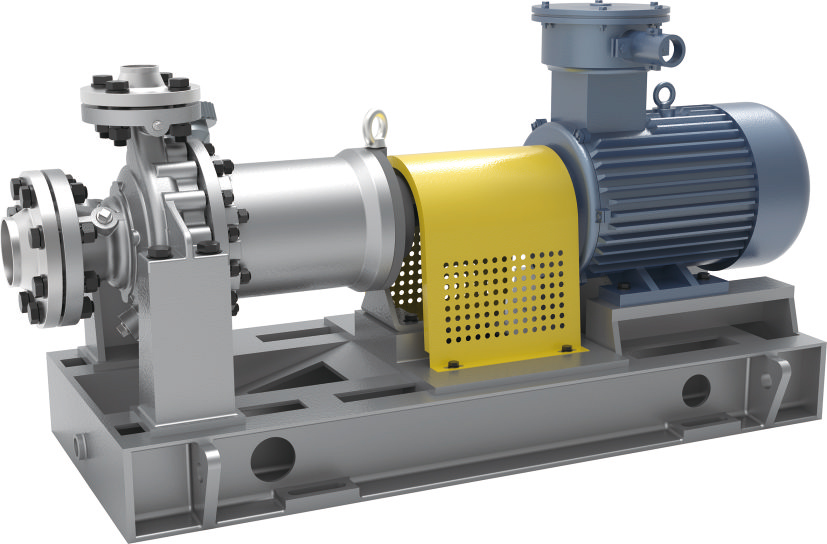

BME系列磁力驅動化工過程泵

產品描述

BME系列磁力驅動化工流程泵是我公司以傳統ZA、ZE石化流程泵為基礎，潛心研究開發成功的新型磁力驅動化工流程泵，為化工流程中的無泄漏泵送系統提供了更好的選擇。

該系列產品采取整體規劃設計，零配件系列化、通用化程度高，使得零部件互換性好。水力部件參照歐洲優秀的水力模型，運用計算機輔助設計進行優化設計，結構新穎，特性曲線無駝峰，性能穩定。泵的抗汽蝕性能良好，與國內同類產品相比降低安裝高度約25~30%，效率與同類產品相比也有較大提高。產品參照API685標準進行規范設計，可靠性高、維護方便，在石油化工行業具有獨特的優勢。

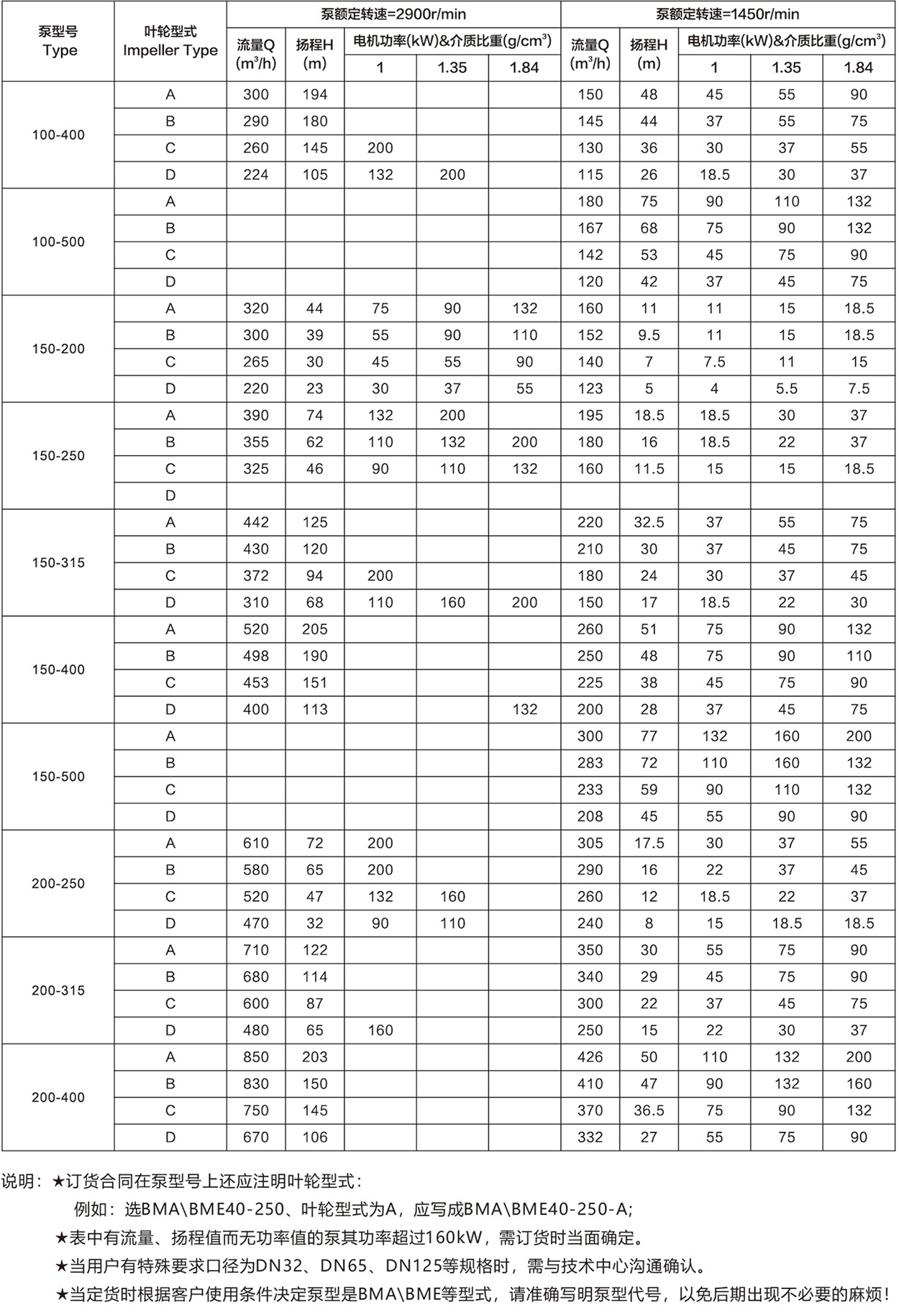

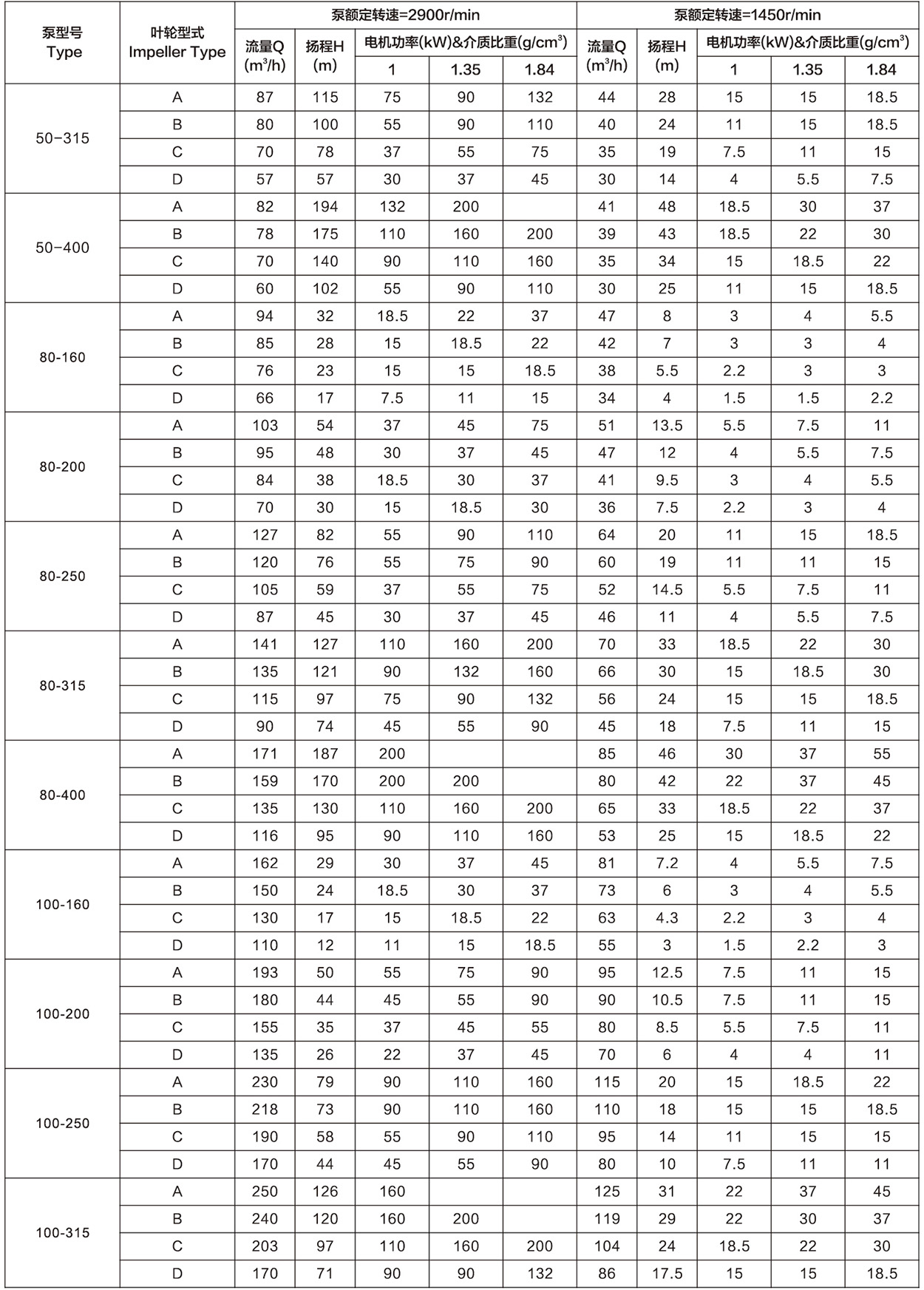

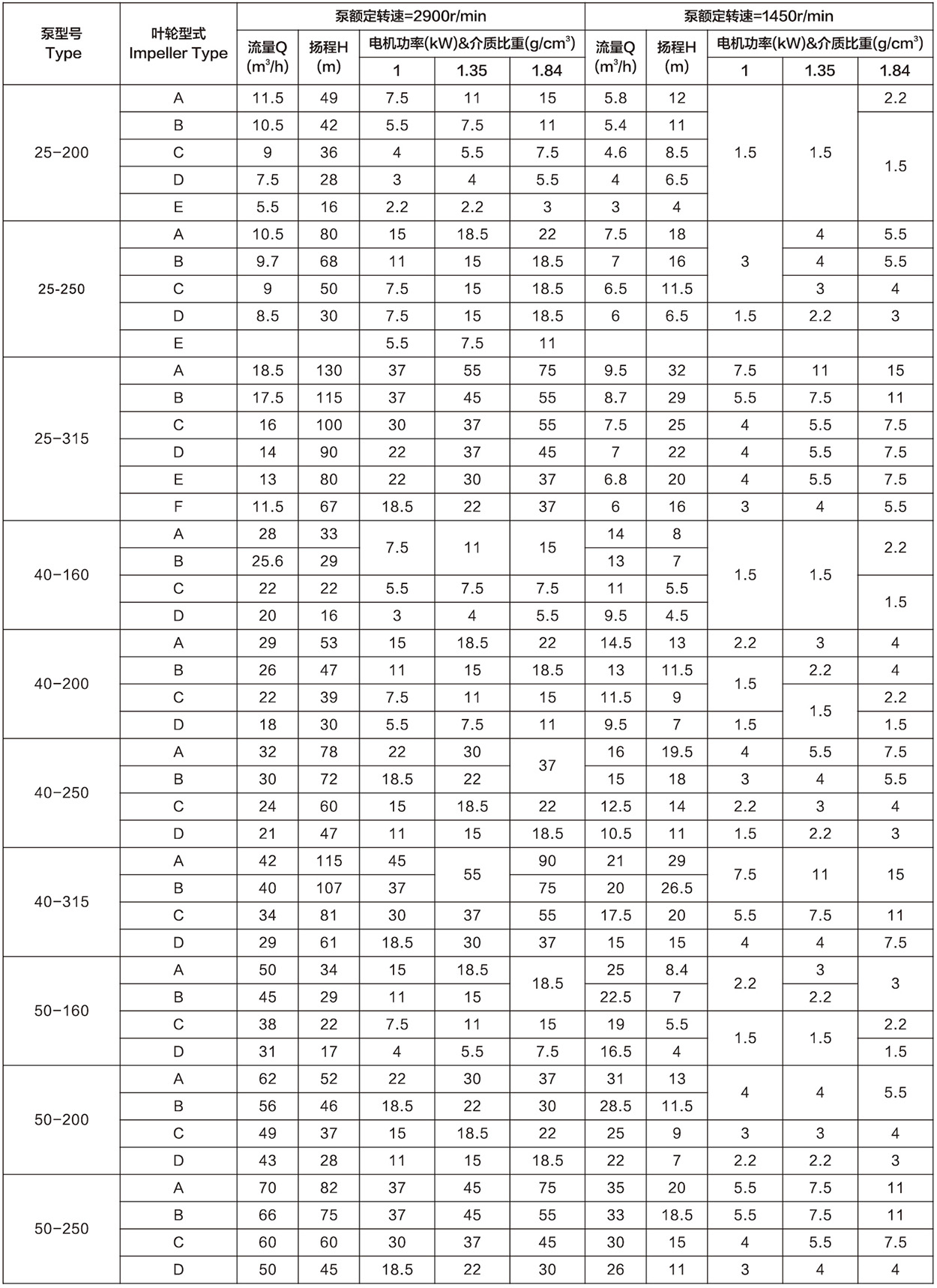

性能范圍

口徑：DN25~DN400

流量：5.5~800m³/h

揚程：5~200m

工作溫度：-90℃~350℃

標準轉速：1450r/min~2900r/min

法蘭壓力：2~5MPa

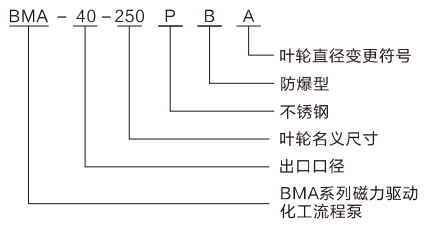

模型的意義

※BMA系列磁力化工流程泵為底腳支撐化工流程泵。

※BME系列磁力化工流程泵為中心支撐化工流程泵。。

產品特性

全密封、無泄漏、無污染;

CFD計算流體力學設計水力部件，流道寬、效率高汽蝕性能好、徑向力小;

過流部件采用精鑄模造型，硅溶膠中溫蠟鑄造工藝，尺寸準確，流道清爽光潔，效率高;

工藝液體自冷卻潤滑傳動部件，一般不需要額外管路系統，工程投資小;

整臺泵只需1-2個密封圈，確保了最佳安全性;低渦流的隔離套設計，泵的效率更高;可選擇電機直聯或聯軸器結構;

多循環方式，自循環、副葉輪強制循環、輔助葉輪加壓循環和外循環等，以滿足不同工況介質的輸送;

工況需要時可增加冷卻或加熱的保溫夾套結構;

有底腳安裝和中心線安裝兩種形式，供不同溫度介質時選用，基本型采用底腳支撐、高溫型采用中心支撐;

法蘭標準提供ANSI、GB、HG等多種選擇;

軸向力浮動平衡結構設計，磁力泵運行中軸向力完全平衡，止推軸承僅在泵啟動時受軸向推力，長期運轉幾乎零磨損。
